一、攪拌軸防漏 迫緊 取出 要領:

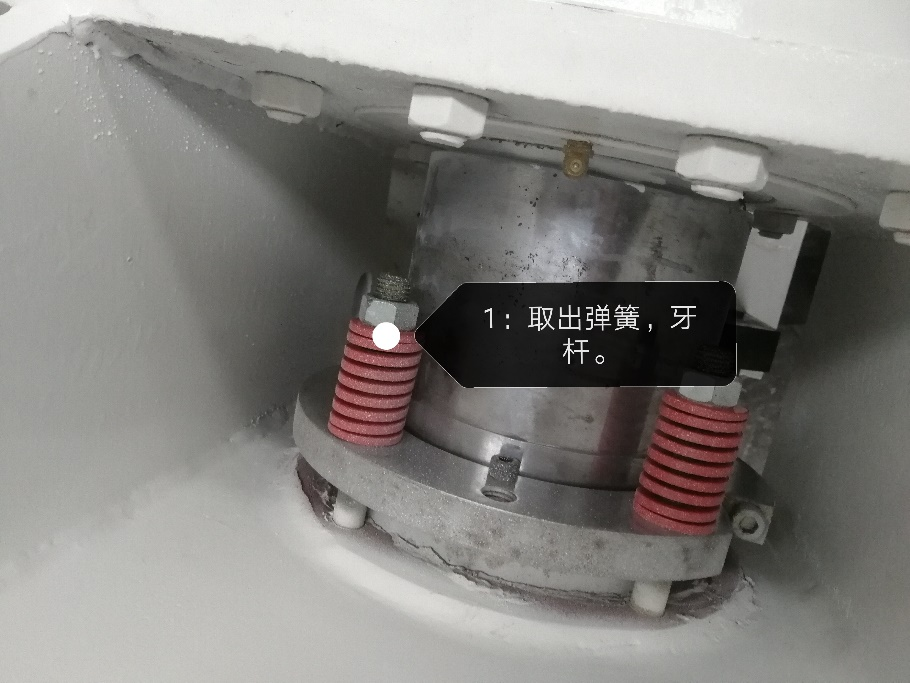

1.旋開彈簧螺帽(1)取出所有彈簧(2)及螺拴

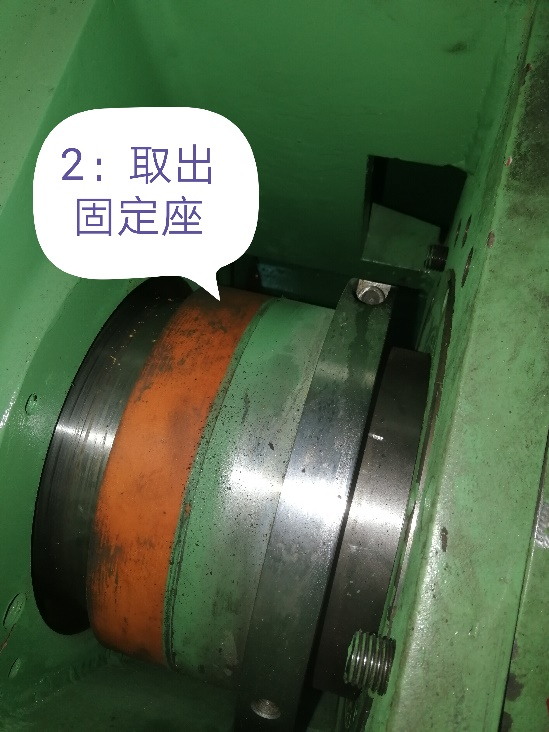

2.拉出迫緊固定座(3)如果固定座被卡死,先以尼龍鎚敲緊,
讓它鬆動再旋動逼迫螺拴(4)拉出固定座
3.以鐵棒綁布條沾有機溶劑,將溶劑滲入迫緊與攪拌軸葉片
接觸面,清除所有雜質,務必使接觸面與側壁孔、攪拌軸乾淨
整潔。
二 、檢查迫緊 要領:
1.以有機溶劑清洗迫緊和攪拌軸葉片對磨面
2.檢查迫緊或攪拌軸葉片對磨面,是否有刮痕或磨損不堪用。

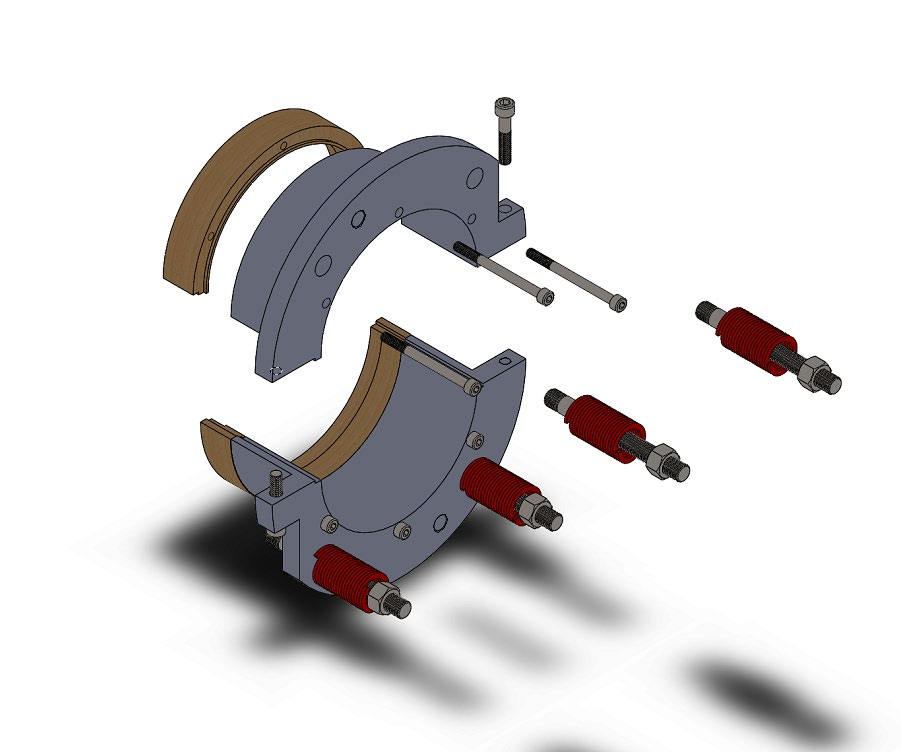

3.將迫緊圈螺絲孔對準鎖緊在電木固定座螺絲孔上如果要換新
備品兩片式迫緊,則需將每片迫緊之螺絲固定在電木環固定座
上。
4.將固定好迫緊和電木固定座一起推入迫緊座內,要求電木
表面平整。
5.將彈簧及螺帽裝入螺栓平均調整 4 支彈簧鬆緊度,切勿過於太
緊會造成損傷,或機體磨擦。
注意要點:

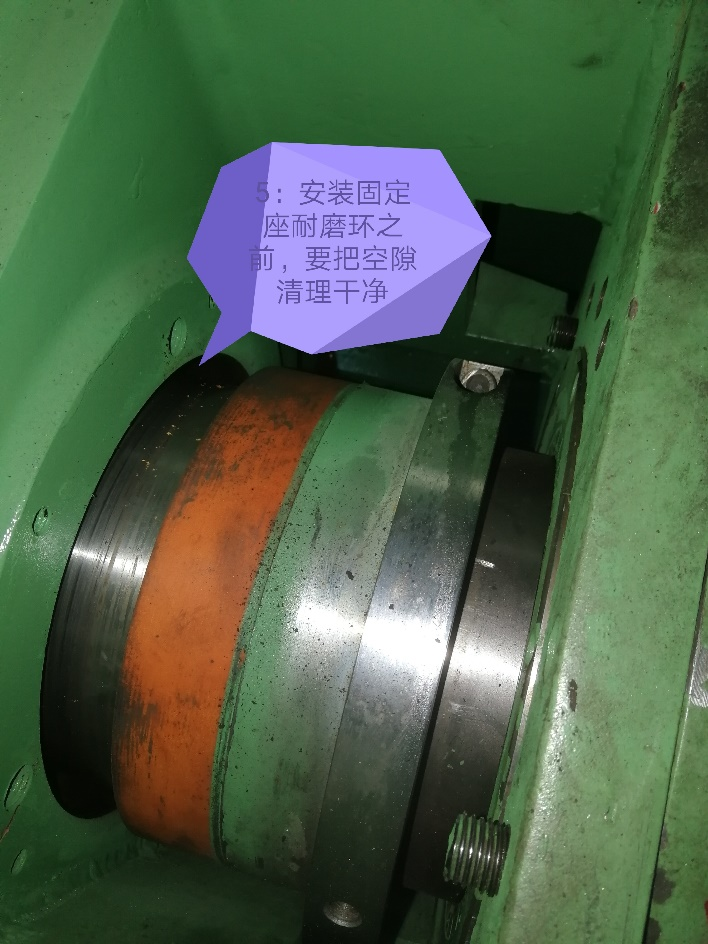

1.拆換時必須清除各部位,並且要求乾淨,有堆積物也會導致
漏粉。
2.四支彈簧鬆緊度必須一致,四個螺絲力道不一致會導致漏粉。
3.接觸表面一定要平整,落有凹凸不平也會有漏粉現象。
4.平時在工作 12 小時必須檢查漏粉現象,並加註少量潤滑油
至電木固定座
5.如有漏粉現象,視情況調整彈簧鬆緊度至不漏粉為原則。
6.勤於保養,機械壽命才會更常。
步驟 1
步驟2

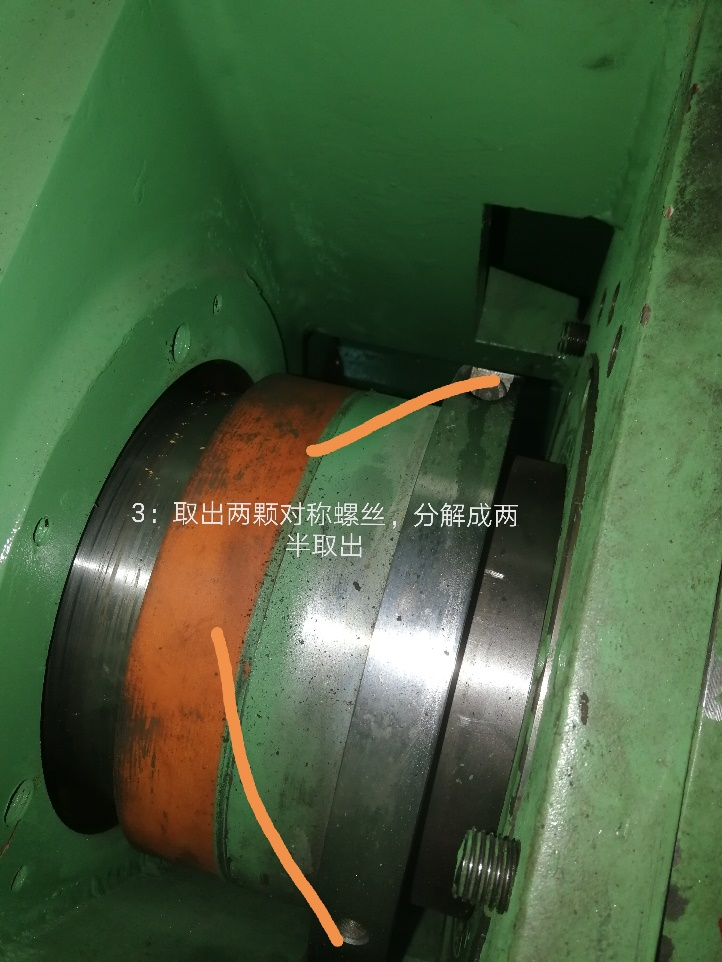

步驟3

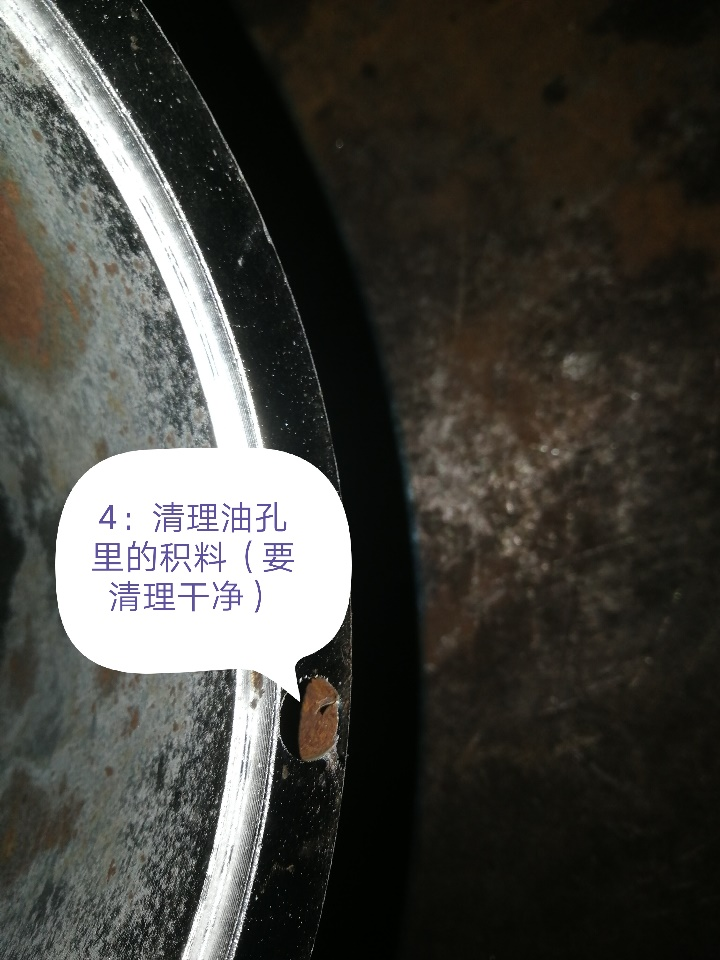

步驟4
步驟5
步驟6
